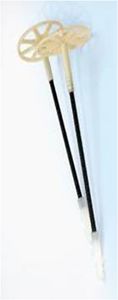

Фасадный дюбель Гален
Качество
Конструкция дюбеля отличается надежностью и простотой применения. Использование в конструкции базальтопластикового или стеклопластикового распорного элемента делает его прочным и нетеплопроводным и позволяет применять дюбель при креплении теплоизоляционных плит любой толщины.
Установка дюбелей
Количество дюбелей на 1 м2 глухой стены - не менее 4 шт.
При утеплении стен шаг дюбелей СПД по вертикали 500 мм (высота плиты утеплителя), по горизонтали - 500 мм.
Монтаж дюбелей рекомендуется производить при температуре выше 0 С.
Дюбель в сборном виде вставляют в просверленное отверстие и забивают деревянным молотком. После производиться оштукатуривание поверхности или устройство навесного фасада.
Область применения
Дюбель строительный забивной используется для крепления наружной теплоизоляции в фасадных системах различной конструкции, при ремонте или реконструкции зданий и сооружений.
Конструкция
Дюбель состоит из распорного элемента - базальтопластикового стержня или допустимого стеклопластикового, фиксатора и анкерного элемента - гильзы из полиамида.
Маркировка
СПД-200-6-60, где СПД - строительный пластиковый дюбель, 200 - длина дюбеля, 6 - диаметр стержня, 60 - длина анкерного элемента.
|
Технические характеристики:
- Длина распорного элемента 100-400 мм
- Длина анкерного элемента, мм
- Кирпич, бетон 60
- Пустотелый кирпич, керамзитобетон 100-400
- Диаметр отверстия под анкер, мм
- В кирпиче, бетоне 10
- В пустотелом кирпиче, керамзитобетоне 9
- Усилие вырыва 1300 Н
- Количество дюбелей на 1 кв.м. 2-6 шт
- Температура эксплуатации -60…+60 С
|
|
Дюбели тарельчатые строительные забивные Гален
ТУ 5714-005-13101102-2009
Арматура для кирпичной кладки
Цены действительны с 12.01.15г.
Фасадный дюбель Гален СПД |
Наружный диаметр в мм |
Длина стержня в мм |
Количество в уп./шт |
Цена руб./шт |
|
6 |
100 |
400 |
5,40 |
6 |
110 |
350 |
5,70 |
6 |
120 |
350 |
5,95 |
6 |
130 |
350 |
6,10 |
6 |
140 |
350 |
6,20 |
6 |
150 |
350 |
6,40 |
6 |
160 |
350 |
6,55 |
6 |
170 |
300 |
6,70 |
6 |
180 |
300 |
6,85 |
6 |
190 |
300 |
7,05 |
6 |
200 |
300 |
7,20 |
6 |
210 |
300 |
7,45 |
6 |
220 |
300 |
7,60 |
6 |
230 |
300 |
7,90 |
6 |
240 |
300 |
8,10 |
6 |
250 |
250 |
8,40 |
6 |
260 |
250 |
8,60 |
6 |
270 |
250 |
8,80 |
6 |
280 |
250 |
9,10 |
6 |
290 |
250 |
9,40 |
6 |
300 |
200 |
9,55 |
Область применения
Дюбель строительный забивной используется для крепления наружной теплоизоляции в фасадных системах различной конструкции, при ремонте или реконструкции зданий и сооружений.
Конструкция
Дюбель состоит из распорного элемента - базальтопластикового стержня или допустимого стеклопластикового, фиксатора и анкерного элемента - гильзы из полиамида.
| |
